LZC-12型電子式電流互感器
瀏覽量：
1000
LZC-12型電子式電流互感器可用于12kV及以下高壓開關柜中，與電子式儀表、微機測量保護設備配套使用，可同時實現測量、控制、保護和數據傳輸等多重功能，二次開路時不會產生高電壓
所屬分類：
電流互感器
使用范圍和用途
LZC-12型電子式電流互感器可用于12kV及以下高壓開關柜中，與電子式儀表、微機測量保護設備配套使用，可同時實現測量、控制、保護和數據傳輸等多重功能，二次開路時不會產生高電壓
技術參數
| 序號 |
項 目 |
技 術 參 數 |
|
1 |
設備最高電壓 |
12kV |
|
2 |
額定一次電流 |
50A—3000A |
|
3 |
額定二次輸出（模擬量） |
225mV 、1V、4V(測量) 150mV、200mV(保護) |
|
額定二次輸出（數字量） |
2D41H(測量) 01CFH（保護）) |
|
|
4 |
采樣率（最高） |
500點/周 |
|
5 |
采樣模式 |
字同步、16位 |
|
6 |
額定動熱穩定電流 |
/ |
|
7 |
額定負荷 |
>10kΩ |
|
8 |
額定頻率 |
50Hz |
|
9 |
準確級 |
0.2s、0.2、0.5/5P |
|
10 |
絕緣水平 |
42 kV/75 kV |
|
11 |
局部放電水平 |
≤20pC |
|
12 |
重量 |
5.8kg / 7.8kg |

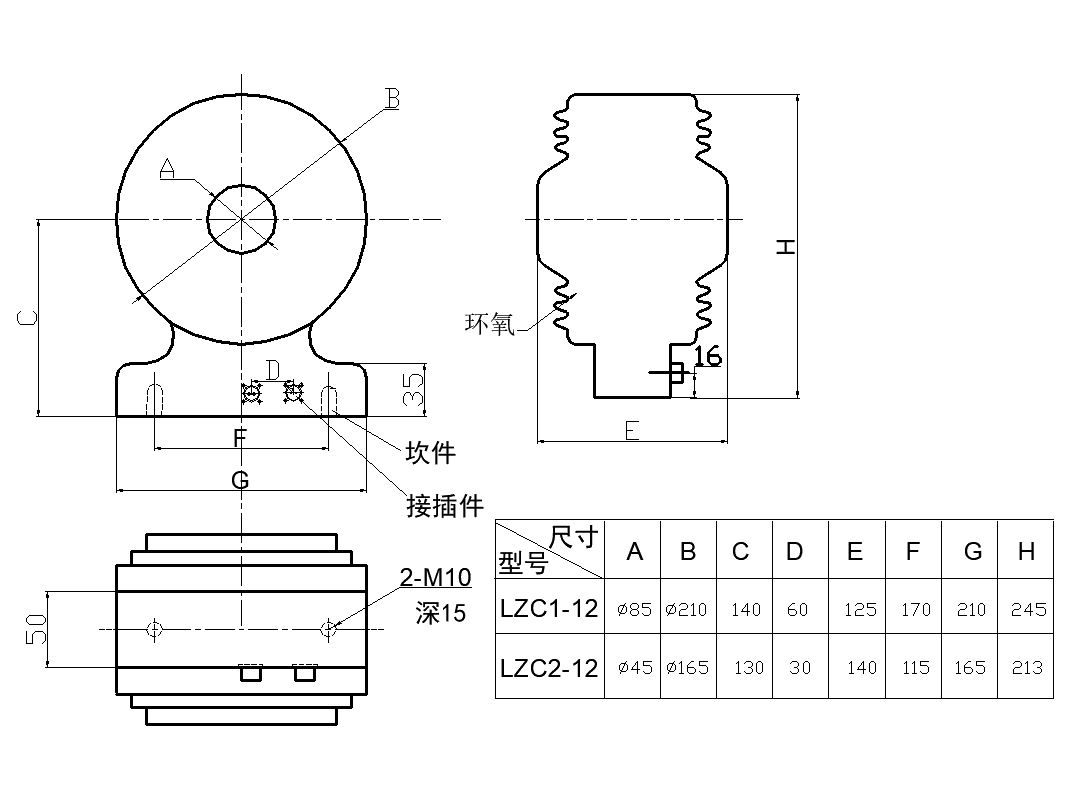

安裝尺寸圖
備注：用戶訂貨時需指明模擬量或者數字量輸出,3000A以上電流訂貨時，以實際尺寸為準。
-
